Артроскопическая бритвенная система представляет собой платформу с электроприводом, используемую для разрезания, шлифования и удаления выбранных мягких тканей или костей под артроскопической визуализацией. Его производительность зависит не только от консоли: наконечник, лезвие или бор, геометрия режущего окна, режим работы, путь всасывания и совместимость интерфейса — все должно работать как одна система.
Для больниц и дистрибьюторов это превращает выбор продукта в процесс технического подбора, а не простой выбор формы лезвия. В этом руководстве описаны компоненты системы, распространенные типы лезвий и боров, типичные ортопедические применения, а также информация, которую покупатели должны проверить перед заказом.
Ключевые выводы
- Артроскопическая бритва обычно сочетает в себе механический наконечник со сменным внутренним лезвием или бором, работающим внутри внешнего корпуса.
- Лезвия для мягких тканей и костные боры предназначены для разных задач и не должны рассматриваться как взаимозаменяемые.
- Перед покупкой необходимо сверить тип разъема, диаметр, рабочую длину, кривизну и предполагаемое использование с целевым наконечником.
- Конструкция лезвия и рабочие параметры могут влиять на качество резки, но ни одна конфигурация не подходит для каждой процедуры.
- XC Medico поставляет лезвия и боры для артроскопических бритв, а также сопутствующие инструменты для спортивной медицины; совместимость и местный нормативный статус должны быть подтверждены для каждого заказа.
Что такое артроскопическая шейверная система?
Артроскопическая бритва используется через небольшой портал, а операционное поле просматривается с помощью артроскопа. Наконечник с электроприводом приводит в движение режущий компонент, а полый канал позволяет эвакуировать ирригационную жидкость и резецированный материал из операционного поля. Хирург выбирает лезвие, бор и настройки в соответствии с целевой тканью, маршрутом доступа и планом процедуры.
Термин «артроскопический строгальный станок» встречается в некоторых каталогах, но более широко распространенным английским термином для этой категории устройств является Под «бритвенной системой» обычно понимается полная платформа с электроприводом, тогда как «бритвенное лезвие» или «фреза» — это аксессуар, который должен соответствовать совместимому наконечнику. артроскопическая бритва .
Как работает механизм бритвы
Типичное лезвие имеет внутренний режущий элемент, который вращается или колеблется внутри неподвижной внешней оболочки. Отверстия возле дистального кончика обнажают выбранную ткань для режущих краев. Всасывание втягивает жидкость и разрезает материал через полый инструмент. Внешняя оболочка также может помочь защитить соседние структуры сбоку без режущего окна.
В описаниях устройств FDA артроскопические бритвы характеризуются как механические инструменты, используемые для разрезания, шлифования, резекции или удаления выбранных тканей и костей во время ортопедических и артроскопических процедур. Фактические показания, противопоказания и совместимые аксессуары зависят от легально продаваемого устройства и инструкций по его использованию.
Бритвенная система против бритвенного лезвия
| Срок | Что обычно включает в себя | Что покупатели должны подтвердить |
| Бритвенная система | Консоль, элементы управления питанием, наконечник и сопутствующие аксессуары; Функции управления жидкостью могут быть отдельными или интегрированными. | Электрический стандарт, режимы работы, модель наконечника, требования к техническому обслуживанию и одобренные аксессуары. |
| Насадка для бритвы | Ручной компонент с электроприводом, приводящий в движение совместимое лезвие или борфрезу. | Интерфейс, диапазон скоростей, метод управления и инструкции по очистке или вторичной обработке. |
| Бритвенное лезвие | Внутренний режущий элемент и внешняя оболочка предназначены главным образом для отдельных операций на мягких тканях или хрящах. | Соединитель, диаметр, длина, геометрия окна, расположение зубьев, стерильность и назначение. |
| Артроскопический бор | Вращающаяся режущая головка предназначена для удаления отдельных костей или контурирования. | Геометрия головки, размер, стержень, совместимый наконечник и требования, специфичные для процедуры. |
Основные компоненты артроскопической шейверной системы
Консоль и элементы управления
Консоль подает и регулирует питание. В зависимости от платформы пользователь может выбирать вращение, колебание, направление и скорость с помощью элементов управления консоли, ножного переключателя или элементов управления на наконечнике.
Приведенный в действие наконечник
Наконечник передает мощность двигателя на лезвие или бор. Его разъем определяет, какие аксессуары можно установить, поэтому одно только визуальное сходство не является доказательством совместимости.
Лезвие или заусенец
Дистальная геометрия определяет, как аксессуар взаимодействует с тканями. Размер режущего окна, форма зуба и профиль заусенца должны соответствовать предполагаемому применению.
Всасывание и путь прохождения жидкости
Полый путь инструмента помогает удалить жидкость и мусор. На поток могут влиять открытие лезвия, настройка аспирации, расположение трубок и скопление фрагментов тканей.
Важное различие: набор инструментов для артроскопии, содержащий зонды, захваты, проходчики или резаки, — это не то же самое, что электробритва. Оба могут использоваться в артроскопическом рабочем процессе, но имеют разные функции и требования к совместимости.

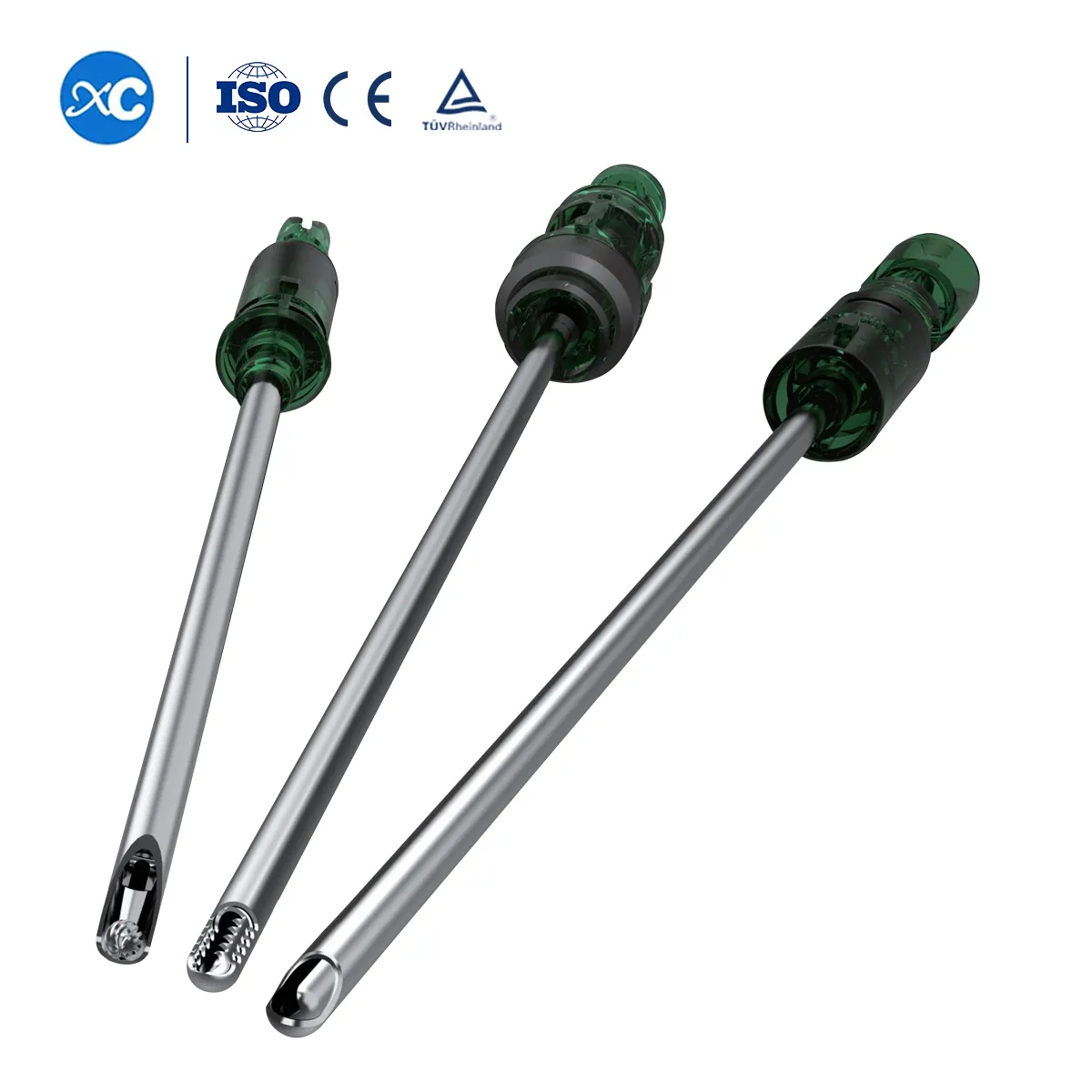

Артроскопические шейверные лезвия и типы боров
Ни одно универсальное лезвие не является оптимальным для каждой процедуры. Производители используют разные названия для схожей геометрии, поэтому покупателям следует сравнивать чертежи, размеры, предполагаемое использование и детали соединителей, а не полагаться только на название продукта.
Зубчатое лезвие бритвы
Образцы зубов используются при определенных требованиях к резекции мягких тканей. Внутреннюю и внешнюю геометрию резания следует рассматривать вместе, поскольку расположение зубьев влияет на поведение резания.
Двойное лезвие
Конфигурация с двойным вырезом обеспечивает несколько режущих кромок вокруг окна. Практический результат зависит от типа ткани, настроек системы и конкретной конструкции лезвия.
Однозубое лезвие
Эту конструкцию можно выбрать для контролируемой обработки мягких тканей. Покупатели должны подтвердить тип выреза и предполагаемую ткань, указанные в документации на продукт.
Лезвие для разрезания костей
Профили для резки костей предназначены для отдельных задач по удалению костей или контурированию. Их не следует описывать как обычные лезвия для мягких тканей без подтверждающей документации на продукт.
Сферический костный фрез
Боры круглой и другой формы поддерживают выбранный контур кости. Диаметр головки, размеры режущей поверхности и вала должны соответствовать процедурному плану и механизированной платформе.
Варианты соединителя и вала
Для разных наконечников с электроприводом могут быть доступны разные интерфейсы. Физический образец, технический чертеж или проверенный образец модели могут уменьшить количество ошибок при заказе.
Лезвия для мягких тканей
Лезвия для бритья мягких тканей можно использовать для выборочной обработки, резекции синовиальной ткани, подготовки края хряща или удаления поврежденной ткани под прямой визуализацией. Такие термины, как «гладкий», «зазубренный», «зубчатый», «агрессивный» и «двойная заточка», описывают аспекты геометрии резания, но правила наименования различаются у разных поставщиков.
Костные заусенцы
Артроскопические боры предназначены для истирания, контурирования или удаления выбранных костей. Распространенные формы включают круглые, овальные и цилиндрические профили. Поскольку контакт с костью может привести к постепенному затуплению режущей поверхности, покупателям следует пересмотреть ограничения по использованию продукта и требования к замене, а не предполагать, что все аксессуары можно обслуживать одинаково.
Прямые и изогнутые конструкции
Прямые валы обеспечивают прямой рабочий путь, а изогнутые или угловые конструкции могут облегчить доступ к определенным суставным пространствам. Кривизну необходимо оценивать вместе с размещением портала, рабочей длиной, диаметром и соответствующими инструкциями по использованию. Отбор остается обязанностью обученных клинических специалистов.
Общие артроскопические применения
Электрические бритвы используются на нескольких суставах, но точные аксессуары и техника различаются. Следующие примеры описывают общие функции инструментов, а не рекомендации для конкретного пациента или операции.
Артроскопия коленного сустава
При процедурах на колене совместимая бритва может поддерживать выбранную подготовку края мениска, резекцию синовиальной ткани, санацию поврежденной ткани или подготовку во время выбранного хирургом реконструктивного рабочего процесса. Он сам по себе не выполняет восстановление мениска. Отдельные имплантаты и инструменты для восстановления мениска могут потребоваться, если планируется сохранение и фиксация тканей.
Артроскопия плеча
Аппликации на плечо могут включать в себя выборочную обработку мягких тканей, удаление субакромиальной ткани и подготовку кости. Ограниченное рабочее пространство делает геометрию вала, ориентацию лопастного окна и контроль всасывания особенно актуальными. Для других этапов могут потребоваться фиксаторы, швы и специальные плечевые инструменты, а не бритва.
Процедуры на лодыжке, локте, запястье и бедре
Артроскопические бритвы также можно использовать при некоторых процедурах, затрагивающих голеностопный, локтевой, запястный, тазобедренный и другие суставы. Для меньших пространств соединений могут потребоваться другие диаметры, длины или кривизны вала. Продукт следует использовать только для целей, указанных в утвержденной маркировке и инструкциях.
Производительность резки определяется не только скоростью. Лабораторные исследования изучили совокупное влияние конструкции лезвия, скорости вращения и контактного давления и показали, что различные переменные могут изменить поведение резекции. Такое тестирование полезно для понимания механики, но его не следует превращать в универсальные клинические условия.
Геометрия и состояние лезвия
Размеры окна, геометрия внутреннего лезвия и расположение зубьев влияют на то, как ткань входит и разрезается. Поврежденное, изношенное или неподходящее лезвие может вести себя иначе, чем новый, правильно подобранный аксессуар. Критерии проверки и замены должны соответствовать инструкциям производителя.
Вращение, колебание и скорость
Некоторые системы поддерживают вращение вперед, назад или колебание. Доступные режимы и диапазон скоростей зависят от платформы. Настройки должны выбираться обученными пользователями в соответствии с маркировкой аксессуара, целевой тканью и клиническим заключением.
Всасывание и удаление мусора
Аспирация помогает подтянуть выбранную ткань к режущему окну и удалить мусор, но чрезмерный или плохо контролируемый поток может повлиять на взаимодействие тканей и визуализацию. Засорение также может снизить производительность. Поэтому трубки, просвет лезвия и настройки всасывания необходимо рассматривать как часть системы.
Совместимость
Лезвие, которое кажется подходящим механически, может оказаться непригодным, если его разъем, конструкция фиксации, размеры стержня или допустимый рабочий диапазон не соответствуют наконечнику. Письменное подтверждение совместимости предпочтительнее, чем предположения, основанные на внешнем виде или общих описаниях каталога.
Как выбрать совместимые лезвия для артроскопической бритвы
Больницам и дистрибьюторам следует составить контрольный список спецификаций, прежде чем запрашивать ценовое предложение. Это сокращает циклы отбора проб, которых можно избежать, и помогает поставщикам подтвердить, подходит ли существующий товар или нестандартная конфигурация.
| Информация | об элементе выбора , чтобы подтвердить | , почему это важно |
| Платформа с электроприводом | Марка консоли и наконечника, модель и интерфейс | Определяет механическую и функциональную совместимость. |
| Тип аксессуара | Лезвие для мягких тканей, лезвие для хряща, лезвие для резки костей или фреза | Приводит продукт в соответствие с его документированной функцией. |
| Dimensions | Диаметр, рабочая длина, общая длина и размер головки. | Влияет на доступ к порталу и совместимость с наконечником. |
| Геометрия | Прямой или изогнутый вал, направление окна, расположение зубьев и форма заусенцев. | Влияет на доступ и характеристики резания. |
| Подробности эксплуатации | Допустимый режим, диапазон скоростей и всасывающее соединение | Помогает гарантировать, что аксессуар используется в соответствии с документированными параметрами. |
| Формат поставки | Стерильные или нестерильные, одноразовые или многоразовые, упаковка и срок годности. | Влияет на рабочий процесс больницы, проверку и планирование запасов. |
| Нормативные документы | Регистрация для конкретного рынка, сертификаты, маркировка и инструкции. | Доступность и нормативный статус зависят от юрисдикции. |
Полезная информация для отправки вместе с запросом: - Целевая модель наконечника и четкие фотографии разъема.
- Текущий номер лезвия или физический образец, если это разрешено законом и безопасностью.
- Требуемый диаметр, длина, кривизна и тип режущей головки.
- Ожидаемый объем заказа и конфигурация упаковки.
- Рынок назначения и необходимые нормативные документы.
- Требования к частной торговой марке, лазерной маркировке или индивидуальной упаковке.
Что дистрибьюторы должны проверить перед заказом
Спецификация продукта и проверка интерфейса
Запрашивайте технические чертежи или документированные размеры, а не полагайтесь только на фотографии из каталога. Если предлагается несколько семейств разъемов, в предложении должен быть указан точный интерфейс. Перед размещением более крупного заказа образцы должны быть оценены в рамках одобренного покупателем процесса качества и совместимости.
Качество и нормативная документация
Спросите, какие сертификаты системы качества, регистрации продукции, протоколы проверок, документы на материалы и файлы маркировки применимы к конкретному продукту. Сертификат уровня компании не означает автоматически, что каждый товар прошел таможенную очистку или зарегистрирован на каждом рынке.
Стерильность, обработка и срок годности
Убедитесь, что продукт поставляется стерильным, маркирован ли он для одноразового или повторного использования и какие утвержденные инструкции применимы. Не создавайте общие инструкции по очистке или стерилизации паром внутри маркетинговой статьи; повторная обработка должна осуществляться в соответствии с официально предоставленными инструкциями для конкретного устройства и политикой местного предприятия.
Требования OEM и частных торговых марок
OEM-проекты могут включать в себя подбор разъемов, размеры, лазерную маркировку, упаковку или конфигурацию комплекта. Покупатели должны определить критерии приемки, утверждение образца, обязанности по контролю изменений и требования к документации до начала производства. Более широкие компании XC Medico ортопедические услуги OEM и ODM можно рассмотреть отдельно от клинической информации в этом руководстве.
Артроскопические лезвия и инструменты спортивной медицины XC Medico
XC Medico предлагает артроскопические лезвия и боры для определенных требований по резке, санации и контурированию костей. Доступный ассортимент включает в себя различные конструкции окон резки, расположение зубьев, геометрию борфрез и варианты соединителей. Поскольку эти аксессуары используются с совместимыми механическими наконечниками, перед заказом покупатели должны подтвердить целевой интерфейс и характеристики.
Для клиентов, создающих более широкий портфель продуктов, XC Medico также поставляет наборы инструментов и продукцию для артроскопии в рамках своей системы ортопедической и спортивной медицины . Наличие продукта, его предполагаемое использование и нормативный статус должны быть проверены на рынке назначения.
Запросите характеристики блейда или обзор совместимости
Отправьте модель наконечника, фотографии разъемов, необходимые размеры и целевой рынок. Команда XC Medico может помочь определить доступные варианты артроскопических лезвий, боров и инструментов для спортивной медицины.
Свяжитесь с XC Medico Часто задаваемые вопросы
Что такое артроскопическая шейверная система?
Это платформа для хирургических инструментов с электроприводом, используемая под артроскопической визуализацией для выборочного разреза, истирания, санации или удаления тканей и костей. Типичная установка включает в себя консоль, наконечник, совместимое лезвие или бор и канал всасывания.
Является ли артроскопический строгальный станок тем же самым, что и артроскопическая бритва?
В некоторых каталогах слово «рубанок» используется для обозначения лезвия бритвы или инструмента типа бритвы, но «артроскопическая бритва» и «артроскопическое лезвие бритвы» являются более широко распространенными английскими терминами. Спецификации продукта следует использовать для устранения любой двусмысленности в именах.
В чем разница между бритвенным лезвием и борфрезой?
Бритвенное лезвие обычно использует режущее окно и геометрию зубьев для выбранной работы с мягкими тканями или хрящами. Бор имеет профилированную абразивную или режущую головку, предназначенную для удаления выбранной кости или контурирования. Точные показания зависят от маркировки устройства.
Являются ли лезвия для артроскопических бритв универсальными?
Нет. Геометрия разъема, конструкция фиксации, размеры и допустимые рабочие параметры различаются. Модель наконечника и интерфейс лезвия должны быть подтверждены в письменной форме перед заказом или использованием.
Какую информацию должен предоставить дистрибьютор для запроса OEM?
Полезная информация включает модель целевого наконечника, фотографии разъемов или ссылку на образец, размеры лезвия, конструкцию головки, формат поставки, ожидаемое количество, рынок назначения и требования к упаковке или частной торговой марке.
Поставляет ли XC Medico комплектную консоль для бритвы с электроприводом?
В данной статье основное внимание уделяется публично представленным артроскопическим лезвиям, борам и сопутствующим инструментам спортивной медицины компании XC Medico. Клиентам, которым требуется консоль или полнофункциональная платформа, следует связаться с XC Medico, чтобы подтвердить текущую доступность, технические характеристики и нормативный статус для конкретного рынка.
Ссылки
- Управление по контролю за продуктами и лекарствами США. Описание устройства артроскопической бритвы и информация о назначении. См. документ FDA .
- Управления по контролю за продуктами и лекарствами США. Артроскопическая система ReLIGN 510(k), буква существенной эквивалентности и описание устройства. См. документ FDA .
- Schmidt-Wiethoff R, et al. Контролируемые лабораторные испытания артроскопических шейных систем: влияние лезвий, контактного давления и скорости. Посмотреть запись PubMed.
Примечание для профессионального использования. Эта статья представляет собой общее обучение по продукту для медицинских учреждений, дистрибьюторов и специалистов по медицинскому оборудованию. Это не медицинская консультация, хирургическое обучение или замена инструкции по использованию конкретного устройства. Выбор и использование продукта должны осуществляться квалифицированными специалистами в соответствии с применимой маркировкой, правилами и институциональными процедурами.
