Как оценить производителя клеток TLIF и PLIF в Китае

Дистрибьюторы, сравнивающие поставщиков межкузовных сепараторов, обычно смотрят на марку PEEK и цену за единицу, а затем предполагают, что все остальное примерно взаимозаменяемо. Это не так. Клетка TLIF или PLIF — это небольшое, геометрически сложное устройство, которое должно одновременно выполнять несколько правильных задач — площадь основания, высоту, лордотический угол, расположение зубов замыкательной пластинки, объем окна трансплантата, интерфейс инсертора и размещение маркера — и ошибка в любом из них проявляется в операционной, а не в технических характеристиках.

Это практическое руководство по оценке китайского производителя клеток TLIF/PLIF, помимо сравнения материалов и цен, с которых начинают большинство дистрибьюторов.

Клетка — это не просто блок PEEK

Межтеловой каркас легко представить как кусок полиэфирэфиркетона или титана с прорезанными в нем отверстиями. На практике каждое измерение представляет собой проектное решение, имеющее клинические последствия:

• След — слишком маленький, и клетка рискует провалиться в замыкательную пластинку позвонка; слишком большой, и он не сможет правильно пройти через коридор TLIF без чрезмерного втягивания.

• Высота — требуется достаточный диапазон с небольшим шагом (часто с шагом 1 мм), чтобы восстановить высоту диска, не отвлекая чрезмерно сегмент.

• Лордотический угол — плоские клетки не восстанавливают сагиттальное выравнивание; Производитель, предлагающий только один вариант угла во всем диапазоне размеров, на самом деле не предлагает пригодную для использования систему для различной анатомии.

• Зубы концевой пластины — ребристая поверхность, препятствующая миграции клетки после установки; Высота и угол зуба влияют как на первоначальную фиксацию, так и на легкость удаления в случае ревизии.

• Трансплантационное окно — открытое пространство для костнопластического материала; слишком мала и площадь поверхности сварки нарушена; слишком велика и структурная целостность самой клетки снижается.

• Интерфейс устройства для введения — как клетка фиксируется на инструменте для введения во время установки

• Рентгеноконтрастные маркеры — обычно танталовые штифты, используемые для подтверждения положения и ориентации клетки при рентгеноскопии, поскольку сам PEEK рентгенопрозрачен.

Производитель, который может конкретно рассказать об этих размерах, а не просто «мы предлагаем несколько размеров», — это тот, кто действительно понимает, что он производит, а не просто запускает программу ЧПУ по чертежу, предоставленному кем-то другим.

PEEK против титана: что на самом деле сравнивать

Дистрибьюторы часто спрашивают, какой материал «лучше». Это не вопрос с однозначным ответом — это зависит от предпочтений хирурга, конкретного уровня слияния и требований к визуализации — поэтому более полезный подход — сравнивать то, что производитель может задокументировать по каждому материалу, а не выбирать сторону.

• Документация на материал — для PEEK это означает подтверждение медицинского уровня PEEK без армирования углеродным волокном (PEEK из углеродного волокна более прочный, но затрудняет визуализацию, что важно для послеоперационной оценки сращения); для титана это означает конкретную марку сплава и то, является ли он твердой или пористой структурой, напечатанной на 3D-принтере.

• Характеристики визуализации — PEEK является рентгенопрозрачным, что позволяет хирургам оценивать прогресс сращения при последующей визуализации, при этом клетка не закрывает обзор; титан рентгеноконтрастен, поэтому некоторые хирурги предпочитают его для подтверждения положения кейджа, но это может затруднить оценку роста кости через кейдж.

• Дизайн поверхности — гладкий PEEK имеет биоинертную поверхность, которая не способствует активному росту костей; текстурированные или пористые титановые поверхности (включая трабекулярные структуры, напечатанные на 3D-принтере) предназначены для стимулирования остеоинтеграции непосредственно на поверхность имплантата.

• Механические требования — оба материала должны соответствовать стандартам статических и динамических испытаний на сжатие межкузовных устройств, но допустимые расчетные запасы различаются в зависимости от жесткости материала.

От производителя вам нужна документация по обеим линиям материалов, а не коммерческое предложение по тому из них, которое он производит больше.

Почему размещение рентгеноконтрастного маркера действительно важно

Поскольку клетки PEEK не видны четко при рентгеноскопии, танталовые маркеры, встроенные в клетку, являются единственным подтверждением хирургом положения и ориентации клетки в реальном времени во время процедуры TLIF или PLIF — коридор с очень ограниченной прямой визуализацией. Если эти маркеры располагаются непоследовательно или мигрируют во время импакции, хирург теряет уверенность в том, что на самом деле показывает С-дуга.

Мы рассмотрели это более подробно в статье «Почему рентгеноконтрастность имеет значение в клетках TLIF» , включая реальное интраоперационное изображение, отправленное хирургом, демонстрирующее визуализацию маркеров во время реального случая. Это руководство стоит прочитать вместе с ним, потому что оно показывает, как на самом деле выглядит «достаточно хорошее» размещение маркера на мониторе рентгеноскопии в реальном времени, а не только в заявлении о технических характеристиках.

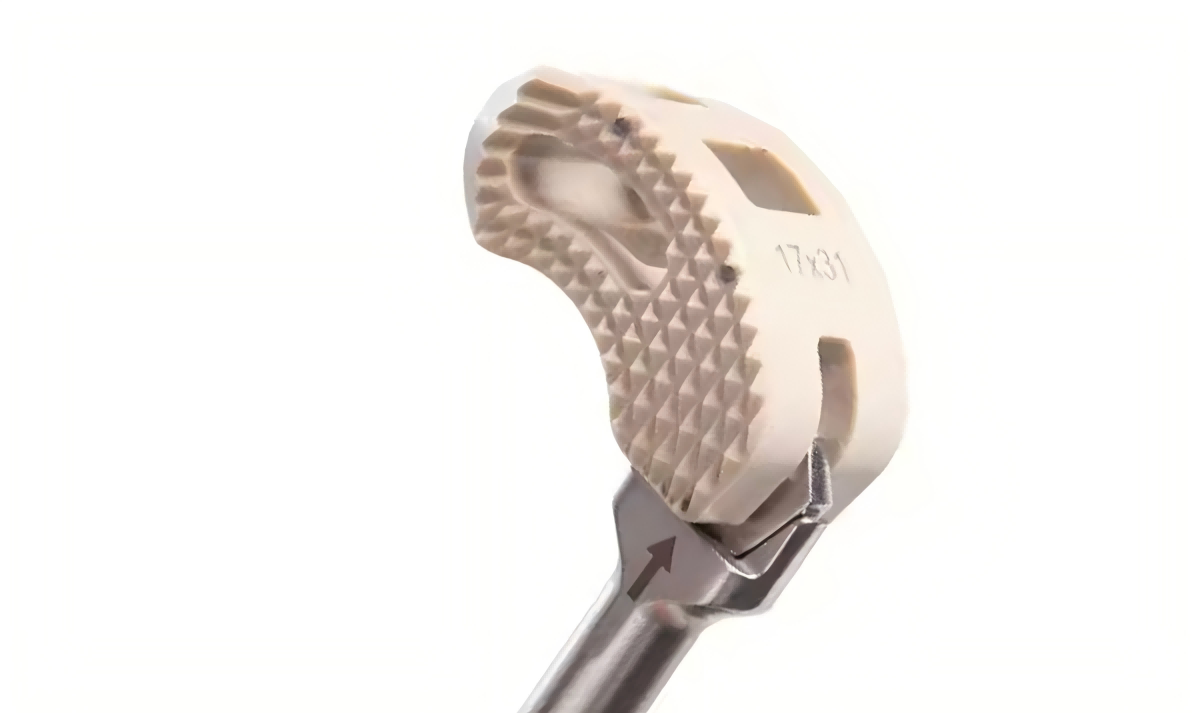

Совместимость клетки и устройства для ввода

Дистрибьюторы слышат об этой проблеме гораздо реже, чем о качестве материала, но она вызывает больше проблем среднего уровня. Интерфейс между сепаратором и устройством для его вставки должен выдерживать повторяющиеся удары – удары молотка, фиксирующие сепаратор в пространстве диска – без ослабления или смещения.

Что проверить конкретно:

• Механизм блокировки инсертора — резьбовой, с ключом или с фрикционной посадкой — и надежно ли он удерживается на протяжении всей последовательности введения

• Подтверждение ориентации клетки — может ли хирург определить, в какую сторону повернута клетка после ее установки на устройство для введения, особенно в коридоре, где прямая визуализация ограничена

• Толерантность к ударному воздействию — выдерживает ли соединение клетка-вкладыш фактическую силу ударного воздействия или требует необычайно осторожного обращения, что замедляет работу хирурга.

• Постоянство размеров — обрабатывается ли интерфейс вставного устройства с одинаковым допуском сепаратора за сепаратором, из партии за партией, или посадка настолько различается, что некоторые узлы кажутся более свободными, чем другие?

• Соответствие инструментов — поставляет ли производитель инструмент для введения как часть проверенной системы с сепаратором, или это универсальный инструмент, который примерно подходит

Кейдж, который соответствует всем размерам на бумаге, но отделяется от устройства для введения в середине удара, не является незначительным неудобством — это тупиковый случай с уже подготовленным дисковым пространством и пациентом под анестезией.

Ассортимент продукции для TLIF и PLIF

После подтверждения материала и механического интерфейса следующий вопрос заключается в том, соответствует ли фактический диапазон размеров и конфигураций производителя тому, что нужно вашим хирургам:

• Прямые и изогнутые следы — изогнутые клетки обычно используются для PLIF (двустороннее размещение), в то время как TLIF часто использует более бананообразную или почкообразную конструкцию, подходящую для одностороннего введения.

• Диапазон высоты — обычно 8–14 мм с шагом 1 мм для поясничного отдела, что соответствует диапазону встречающихся высот дисков.

• Варианты лордотического угла — как минимум стандартный и гиперлордотический вариант (обычно 0°, 6° и выше для сегментов, требующих большей сагиттальной коррекции)

• Ширина и длина следа — достаточная вариация, чтобы соответствовать разным размерам тел позвонков, не прибегая к компромиссу с одним размером.

• Совместимость TLIF / PLIF / MIS — работает ли одна и та же платформа клеток при открытых и минимально инвазивных подходах или для установки MIS требуется совершенно отдельная конструкция клетки и система введения.

Узкий диапазон вынуждает ваш отдел продаж идти на компромисс с хирургами в середине разговора — говорить им, что ближайший доступный размер «достаточно близок» вместо того, чтобы фактически соответствовать тому, что требует случай.

Какие документы и тесты следует запрашивать дистрибьюторам?

Прежде чем проводить инвентаризацию, запросите:

• Приложение к области применения ISO 13485 — подтверждение того, что межтеловые спондилодезические кейджи явно входят в сертифицированную область применения, а не относятся к общей категории позвоночника.

• Сертификаты на материалы — сертификат партии смолы PEEK, подтверждающий медицинское качество и отсутствие армирования из углеродного волокна (если только углеродное волокно PEEK не заказывается); сертификаты титанового завода по соответствующему стандарту ASTM

• Записи о проверке размеров — проверка КИМ по занимаемой площади, высоте и допуску канала маркера, не только проверка первого изделия, но и текущий отбор проб продукции

• Отчеты о механических испытаниях — статические и динамические испытания на сжатие-сдвиг в соответствии с ASTM F2077 или эквивалентом для межтеловых устройств.

• Отслеживаемость и учет партий — можно ли отследить конкретную клетку до ее производственной партии и партии сырья через несколько месяцев после отгрузки.

Для дистрибьюторов, рассматривающих варианты межкорпусных каркасов для сварки у разных поставщиков, сравнение этой документации с фактическими спецификациями межтеловых каркасов и линейками продуктов клеток из PEEK является более надежным методом оценки, чем сравнение маркетинговых заявлений.

Инвентаризация, минимальный заказ и поддержка OEM

Межтеловые клетки имеют широкую матрицу спецификаций — несколько размеров, несколько высот, несколько лордотических углов — что означает, что инвентарь дистрибьютора должен охватывать большую территорию, чтобы избежать обращения в больницу по поводу размера, которого нет на полке. Стандартные клеточные системы каталога, поддерживаемые при высоком охвате запасов, с доставкой на складе, как правило, в течение 3 рабочих дней, уменьшают вероятность того, что разрыв в размерах станет проблемой планирования.

OEM-поддержка клеточных систем обычно включает настройку упаковки и маркировки, конфигурацию каталога по рынку и поддержку документации для местной регистрации — все это реализуется относительно быстро. По-настоящему новая геометрия или площадь основания клетки, напротив, требуют проверки конструкции и обновленных механических испытаний перед отправкой, и эти сроки должны быть четко обозначены, а не замалчиваться.

Окончательный контрольный список оценки поставщика

Вопросы сертификации и производственной дисциплины здесь следуют той же логике, что и в нашем более широком взгляде на производителей позвоночника в Китае и США : надежного поставщика клеток от рискованного отличает документированный контроль процесса, а не то, где на карте расположен завод.
