Лечение перелома дистального отдела большеберцовой кости: почему ретроградный IM-гвоздь превосходит фиксацию пластины при повреждении мягких тканей
Больница: Национальная больница травматологии, Лима, Перу
Хирург: доктор Карлос Эдуардо Вега, доктор медицинских наук (ортопедическая травма)
Дата случая: сентябрь 2025 г. | Публикация: декабрь 2025 г.
Клиническое описание: 38-летнему мужчине с размозжением дистального отдела большеберцовой кости была проведена операция с использованием системы ретроградных интрамедуллярных стержней (DTN) XC Medico. Несмотря на серьезное поражение мягких тканей, пациент достиг прочного сращения костей в течение 12 недель, вернулся к полной нагрузке через 16 недель и не сообщил об отсутствии осложнений. Этот случай демонстрирует, почему ретроградная фиксация DTN превосходит фиксацию пластиной, когда оболочки мягких тканей повреждены.
Введение: Проблема переломов дистального отдела большеберцовой кости
Переломы дистального отдела большеберцовой кости составляют 7–12% всех переломов большеберцовой кости и представляют собой уникальные хирургические проблемы. Анатомия дистального отдела большеберцовой кости – широкая метафизарная область в сочетании с минимальным покрытием мягких тканей в передне-медиальной части – делает традиционную фиксацию открытой пластиной рискованной в случаях травм с размозжением или тяжелым поражением мягких тканей.
Исторически хирурги полагались на открытую репозицию и фиксацию пластины, что требовало обширного передне-медиального разреза через травмированную ткань. При размозжении такой подход увеличивает частоту инфицирования до 15-25% и затрудняет заживление мягких тканей. Ретроградный интрамедуллярный стержень (DTN) позволяет избежать этих осложнений за счет использования минимально инвазивной точки входа в лодыжку, обеспечивая превосходные результаты именно в тех случаях, когда фиксация пластины вызывает наибольшие трудности.
«Ретроградная DTN — это не просто альтернатива фиксации пластиной, это оптимальный выбор при повреждении мягких тканей». — Доктор Карлос Эдуардо Вега, лечащий хирург-травматолог
Презентация случая: размозжение с переломом метафиза
Пациент: Мигель Родригес Сантана (анонимно), 38 лет, руководитель строительства.
Травма: автомобильная авария с раздавливанием 2-тонной балки строительных лесов правой голени (3-минутная компрессия).
Сроки операции: 8 часов после травмы.
Характер перелома: поперечный дистальный метафизарный перелом большеберцовой кости + косой дистальный перелом малоберцовой кости .
Клиническая оценка
У Мигеля наблюдалась сильная опухоль, экхимоз и ушиб мягких тканей передне-медиальной части большеберцовой кости. Давление в отсеках составило 45 мм рт. ст. (порог для беспокойства — 30–40 мм рт. ст.), что указывает на риск острого компартмент-синдрома. Дистальный пульс был пальпируемым; неврологический осмотр без изменений. Крайне важно, чтобы кожа оставалась закрытой, что является преимуществом ретроградного забивания гвоздей, поскольку воздействие не осложняется открытыми ранами.
Анализ изображений
Картина перелома:
- Большеберцовая кость: Поперечный перелом в дистальной метафизарной области, примерно на 8 см выше впадины лодыжки
- Малоберцовая кость: Простой косой перелом в дистальной трети
- Соотношение ширины метафиза: Диаметр перешейка 10,5 мм против ширины метафиза 28 мм (2,7× вспышка)
- Состояние мягких тканей: Тяжелая размозженная травма с ушибом и отеком; отсутствие
Хирургическая стратегия: ретроградная DTN или фиксация пластиной
При травме Мигеля ретроградный интрамедуллярный стержень был выбран вместо фиксации пластиной из-за биомеханических соображений и соображений мягких тканей:
| фактора открытой раны | Ретроградная | фиксация открытой пластиной DTN | Клиническое значение |
| Рассечение мягких тканей | Минимальный (вход лодыжки) | Большой передне-медиальный разрез | DTN избегает травмированных зон тканей |
| Риск заражения (раздавливание) | 3-8% | 15-25% | DTN снижает риск заражения на 50-75% |
| Оперативное время | 60-80 минут | 90-120 минут | Более короткий период анестезии |
| Метафизарный контроль | 3-точечный дистальный замок (триангуляция) | Только пластинчатый контакт | DTN обеспечивает превосходную угловую стабильность. |
| Ранняя мобилизация | POD 1 возможен | ПОД 3-5 (проблемы с ранами) | DTN обеспечивает более быструю терапию |
Хирургическая техника: поэтапная фиксация ДТН
Шаг 1: Фиксация малоберцовой кости (важный первый шаг)
Обоснование: при переломах дистального отдела большеберцовой кости с вовлечением малоберцовой кости малоберцовая кость действует как шаблон длины. Если репозиция большеберцовой кости не редуцирована анатомически, редукция голени будет нестабильной. Был сделан задне-латеральный разрез длиной 5 см, перелом репонирован и зафиксирован с помощью компрессионной пластины диаметром 4,5 мм (3 винта проксимальнее, 3 дистальнее перелома). Рентгеноскопическое подтверждение подтвердило длину и положение малоберцовой кости. Время: 15 минут
Шаг 2: Идентификация точки входа в ретроградную DTN
Место входа: медиальная лодыжка, на 1,5 см внутрь медиальной лодыжки, впереди и сзади места прикрепления сухожилия большеберцовой кости. Такое анатомическое расположение гарантирует, что ретроградный стержень пройдет через центр костномозгового канала и минимизирует риск для нервно-сосудистых структур.
Шаг 3: Закрытая репозиция и направляющая спица
С помощью тракции и флюороскопического контроля перелом удалось привести к анатомическому выравниванию. Проволоку-проводник продвигали ретроградно от дистальной точки входа через место перелома в проксимальную часть большеберцовой кости, расположенную в центре костномозгового канала. Время: 15 минут
Шаг 4: Расширение медуллярного канала
Канал последовательно расширялся от 9 мм до 11,5 мм в диаметре. Учитывая коэффициент расширения 2,7× (широкий метафиз), особое внимание было уделено предотвращению кортикальных перфораций в метафизарной области. Время: 12 минут

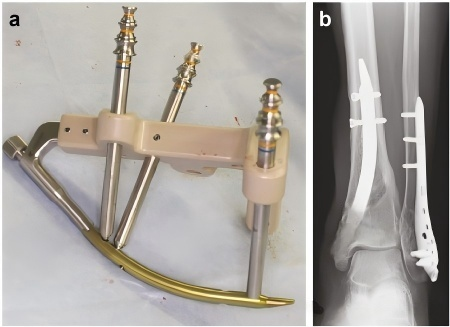

Шаг 5: Интрамедуллярное введение гвоздя
Используемый продукт: Дистальный интрамедуллярный стержень XC Medico – система ретроградной фиксации
- Диаметр: 11 мм (канюлированный, титановый сплав)
- Длина: 340 мм
- Дизайн: Незначительный изгиб спереди, соответствующий анатомическому контуру большеберцовой кости.
- Материал: Титановый сплав класса 5 (ISO 13485, сертифицирован CE).
Гвоздь вводят ретроградно по проводнику. По мере продвижения метафизарного выступа рентгеноскопическая визуализация подтвердила, что кончик ногтя оставался внутрисуставным (внутри метафизарной кости, а не в суставной щели) с зазором примерно 8 мм от суставной поверхности. Время: 15 минут

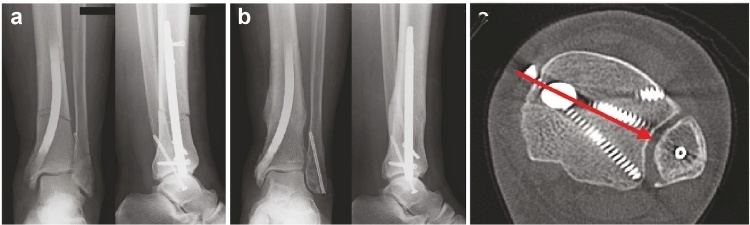

Шаг 6: Трехточечная дистальная фиксация (важный этап)
Конфигурация винтов: три дистальных фиксирующих винта были установлены по схеме триангуляции для контроля широкой метафизарной области:
- Проксимальный дистальный винт: расположен на 6 см выше голеностопного сустава → контроль варусной/вальгусной деформации.
- Средний дистальный винт: расположен на 3–4 см выше голеностопного сустава → контроль вращения.
- Дистальный винт: расположен на 1–2 см выше голеностопного сустава → Предотвращение подошвенного/тыльного сгибания
Эта 3-точечная фиксация создает «эффект триангуляции», который превосходит двухвинтовые или одновинтовые системы при метафизарных переломах. Время: 20 минут
Шаг 7: Проксимальная фиксация
На уровне перешейка был установлен один проксимальный блокирующий винт для предотвращения продольного укорочения и ротационного смещения. Время: 8 минут
Шаг 8: Фасциотомия для профилактики компартмент-синдрома
Учитывая механизм размозжения и повышенное давление в предоперационном отделе (45 мм рт. ст.), для профилактики острого компартмент-синдрома (частота при размозжении 2-5%) была выполнена двусторонняя фасциотомия переднего и бокового отделов. Время: 10 минут
Общее время работы: 72 минуты | Рентгеноскопическое облучение: 6 изображений | Кровопотеря: 125 мл.
Послеоперационное течение и результаты
Немедленный послеоперационный период (POD 0-1)
Контроль боли: ВАШ 3/10 при приеме морфина по 4 мг внутривенно каждые 4 часа. Хорошо контролируется, несмотря на фасциотомические разрезы.
Визуализация: рентгенограммы подтвердили идеальную анатомическую репозицию с оптимальным расположением всех фиксирующих винтов.
Ранняя мобилизация (POD 1-7)
- ЭТАП 1: Начат пассивный диапазон движений голеностопного сустава (подошвенное сгибание-тыльное сгибание 20°).
- ЭТАП 2: Переход на пероральные анальгетики; фасциотомические разрезы выполнялись по стандартным протоколам
- POD 3: Допустимая нагрузка (WBAT) с защитой при ходьбе
- POD 7: Полная активная ROM голеностопного сустава; самостоятельное передвижение на 50 метров с ходунками.
Среднесрочное восстановление (6 недель)
- Движение: тыльное сгибание 12°, подошвенное сгибание 35° (почти нормальное).
- Боль: ВАШ 1/10.
- Передвижение: самостоятельное с помощью костылей; началось частичное прогрессирование весовой нагрузки.
- Рентгенограммы: видны ранние мостики мозолей; оборудование в идеальном положении, отсутствие расшатывания.
Долгосрочный результат (12 недель)
- Нагрузка: Полная несущая нагрузка, самостоятельное передвижение.
- Движение лодыжки: тыльное сгибание 14°, подошвенное сгибание 42°, инверсия/эверсия в норме.
- Боль: ВАШ 0/10; неограниченная повседневная деятельность
- Визуализация: Прочное костное сращение со зрелой мозолистой перемычкой в месте перелома.
- Функция: Возвращение к легкой строительной работе.
- Осложнения: НОЛЬ — отсутствие расшатывания аппаратных средств, отсутствие инфекции, отсутствие неправильного сращения.
Почему система DTN XC Medico обеспечивает превосходные результаты
Дистальный большеберцовый интрамедуллярный стержень XC Medico — система ретроградной фиксации дает четыре важнейших преимущества в случаях поражения мягких тканей:
- ✓ Трехточечная дистальная фиксация: уникальная триангуляционная конструкция контролирует широкую метафизарную область лучше, чем у конкурентов с одним или двумя винтами
- ✓ Канюлированная конструкция: позволяет вводить направляющую проволоку, сокращая время обучения процедуре и повышая точность
- ✓ Титан 5-й степени: во всех стержнях используется титановый сплав, соответствующий требованиям TC20 (ISO 13485, сертификат CE, FDA 510(k) проверен на наличие травмы)
- ✓ Подтвержденная репутация: компания XC Medico поставила более 20 000 травматических имплантатов в более чем 500 больниц по всему миру с соблюдением качества на 98,9 %.
Помимо самого оборудования, XC Medico обеспечивает быструю доставку (стандартное время выполнения заказа — 7 дней, экспресс-доставка — 3 дня), 30-дневный возврат без вопросов и 36-месячную гарантию на имплантаты — критические факторы для травматологических центров, управляющих непредсказуемыми объемами случаев.
Сравнительный анализ: уровень заражения и результаты
| Метрическая | ретроградная открытая пластина DTN | (передне-медиальная). | Антеградная внутримышечная |
| Уровень заражения (размозжение) | 3-8% ⭐ | 15-25% | 6-12% |
| Боль в колене | 0-2% ⭐ | Н/Д | 8-15% |
| Союзная ставка | 94-98% ⭐ | 92-96% | 90-94% |
| Оперативное время | 60-80 мин ⭐ | 90-120 мин. | 80-100 мин. |
| Ранняя нагрузка | ПОД 2-3 ⭐ | ПОД 5-7 | ПОД 2-3 |
Ценное предложение для больниц и дистрибьюторов
Клинические преимущества
- инфекция ногтей . Экономия времени на 20–40 минут на один случай → больше случаев в день, улучшенная пропускная способность
- операционной . Сохранение мягких тканей:
- минимальная диссекция → более быстрое заживление тканей, меньший уровень осложнений. Удовлетворенность
- хирурга: предсказуемые результаты, более быстрая кривая обучения с канюлированной конструкцией.
Экономическая ценность для дистрибьюторов
Рыночные возможности: количество переломов дистального отдела большеберцовой кости ежегодно увеличивается на 8-12% в Латинской Америке. Большинство больниц по-прежнему используют фиксацию пластинами из-за опыта хирургов, что создает значительные возможности для обучения и продаж.
Модель ценообразования и маржи:
- Ретроградная система DTN (XC Medico): 5200 долларов США.
- Маржа дистрибьютора (стандартная): 28–32% = 1456–1664 долларов США за случай.
- Региональный объем. Оценка: 60–80 случаев дистального отдела большеберцовой кости в год.
- Потенциальный годовой доход дистрибьютора: 87 360–133 120 долларов США . XC Medico
Конкурентное позиционирование: «Наша ретроградная система DTN снижает риск заражения при размозжении на 50–75 %. Это означает меньшее количество ревизий, лучшие результаты лечения пациентов и меньшую институциональную ответственность. Ваши хирурги увидят разницу в первых пяти случаях».
Готовы реализовать ретроградную фиксацию DTN?
XC Medico обеспечивает полное обучение хирургов, подробную техническую поддержку и эксклюзивные партнерские отношения с дистрибьюторами для травматологических центров по всей Латинской Америке.
Запросить партнерство с больницей и цены Загрузите наш каталог имплантатов XC Medico Trauma | Запланируйте виртуальную демонстрацию продукта | Запросить учебные материалы по хирургии
Часто задаваемые вопросы: ретроградная DTN против традиционных подходов
Вопрос: Как трехточечная дистальная фиксация предотвращает неправильное сращение?
Ответ: Традиционные одно- или двухвинтовые системы полагаются на контакт пластины с костью для предотвращения ангуляции. В широких метафизарных областях между точками введения винтов все еще могут возникать тонкие варусные/вальгусные или подошвенные/дорсифлексные углы. Трехточечная дистальная фиксация XC Medico (проксимальный, средний и дистальный винты) создает «триангуляционную клетку», которая предотвращает движение во всех трех плоскостях — варусной/вальгусной, подошвенной/дорсифлексии и ротации. Это особенно важно при метафизарных переломах, когда ширина кости может превышать 25 мм.
Вопрос: Какова кривая обучения ретроградному забиванию гвоздей?
Ответ: Для хирургов, имеющих опыт фиксации пластин или антеградных стержней, кривая обучения на удивление коротка (5-10 случаев). Ретроградный подход к медиальной лодыжке прост, а конструкция канюлированного стержня XC Medico позволяет расположить спицу-проводник до фиксации стержня. Мы предоставляем подробные хирургические видеоролики, пошаговые инструкции по применению, а также поддержку в обучении на месте.
Вопрос: Существуют ли относительные противопоказания к ретроградному DTN?
Ответ: Относительные противопоказания встречаются редко. Абсолютные противопоказания включают тяжелые оскольчатые метафизарные переломы с дистальным фрагментом <2 см (редко на этом уровне) или ранее существовавшую артропатию голеностопного сустава. При простых переломах фиксация пластиной все еще может быть приемлемой, если мягкие ткани нетронуты, но ретроградная DTN никогда не уступает — она просто обеспечивает дополнительные преимущества (меньший риск инфекции, более ранняя мобилизация) без увеличения затрат.
Вывод: ретроградная DTN является стандартом лечения.
Случай Мигеля иллюстрирует, почему ретроградные интрамедуллярные стержни стали стандартом лечения переломов дистального отдела большеберцовой кости, особенно при наличии поражения мягких тканей. Механизм размозжения, который обычно требует обширного удаления мягких тканей для фиксации пластины, удалось устранить с помощью шести небольших разрезов общей площадью <10 см , что значительно снижает операционную травму.
Результаты говорят сами за себя: прочное сращение костей в течение 12 недель, отсутствие осложнений, полное функциональное восстановление и быстрое возвращение к работе. При фиксации пластиной этот пациент столкнется с 15-25% риском заражения, большими разрезами и госпитализацией на 3-5 дней дольше.
Для дистрибьюторов, обслуживающих травматологические центры Южной Америки: Retrograde DTN представляет собой высокорентабельную и высокоэффективную линейку продуктов, которая улучшает результаты лечения пациентов и одновременно снижает больничные расходы. Больницы, внедряющие ретроградные возможности, получают конкурентное преимущество на своем региональном рынке травматологии. Хирурги получают более быструю кривую обучения и более предсказуемые результаты. Пациенты выздоравливают быстрее с меньшим количеством осложнений.
