Клинический пример: лечение тяжелой миграции цефаладного спондилодеза в грудную полость посредством фиксации с нулевой толерантностью

Больница: Университетская больница Сан-Игнасио, Богота, Колумбия
Хирург: доктор Матео Рестрепо, отделение комплексной реконструкции позвоночника
Дата: октябрь 2025 г.
Категория случая: Катастрофическая миграция / ревизия оборудования. Инструментарий для заднего отдела позвоночника.
Ключевой результат: Одноэтапное заднее извлечение мигрировавшего легарного стержня из границы плевры с последующим полным структурным армированием с использованием полиаксиальной системы XC Medico® Premium. Общее время операции: 155 минут. Пациент благополучно мобилизован на 2-е сутки после операции.

Презентация кейса

Демография пациентов и история болезни

• Пациент: Карлос Мендоса (анонимно)
• Возраст: 52 года
• Пол: Мужской
• Первичный диагноз: Тяжелый подростковый грудопоясничный сколиоз
• Хирургический анамнез: Коррекция задней деформации позвоночника и спондилодез на уровне Т11-L3 выполнено 15 лет назад с использованием устаревшей незапирающейся системы транспедикулярных винтов.
• Послеоперационное течение: бессимптомное, с полной структурной коррекцией и полной интеграцией образа жизни в течение более десяти лет.
• Сопутствующие заболевания: легкая гипертензия (контролируемая), активный курильщик, минеральная плотность костной ткани указывает на раннюю остеопению (Т-показатель -1,8).

Подача жалобы и клинический график

Основная жалоба: постепенное появление атипичной острой боли в груди слева, иррадиирующей в лопатку, усиливающейся при глубоком вдохе и сопровождающейся легкой одышкой при физической нагрузке в течение 3 недель. Никаких локализованных болей в пояснице или неврологических нарушений в нижних конечностях не зарегистрировано.

Хронология:

• День 1 (Поступление): Пациент поступил в отделение неотложной помощи из-за опасений острого сердечно-сосудистого или легочного события. Электрокардиограмма и сердечные ферменты в норме.
• Подозрение: позднее возникшее аппаратное осложнение или паравертебральная масса.
• Приоритет визуализации: STAT-рентгенограмма грудной клетки и последующая КТ грудной клетки с высоким разрешением, заказываемые в течение 3 часов.

Рисунок 1: Полная рентгенограмма грудной клетки, демонстрирующая выраженную краниальную (вверх) миграцию левого продольного спинного стержня, который прорвал плевральные границы и вошел в грудное поле.

Результаты визуализации и хирургическое планирование

Результаты рентгенографии и КТ (рис. 1 и 2):

• Статус конструкции: Полный механический отказ на левом интерфейсе стержень-винт T11-L3. Левые плоские установочные винты были полностью выкручены, что привело к полной разборке конструкции.
• Аппаратная транслокация: левый продольный стабилизирующий стержень диаметром 5,5 мм полностью вышел из зацепления с седлами транспедикулярных винтов. Благодаря многолетним непрерывным сгибаниям и ротационным циклам позвоночника стержень без ограничений сместился вверх (цефалально) на несколько сантиметров.
• Анатомический компромисс: верхний кончик мигрированного стержня прорвал паравертебральные фасциальные плоскости, пересек реберно-позвоночные границы и проник глубоко в левую грудную полость, оставаясь в непосредственной близости от плевры и основных сосудов грудной клетки.

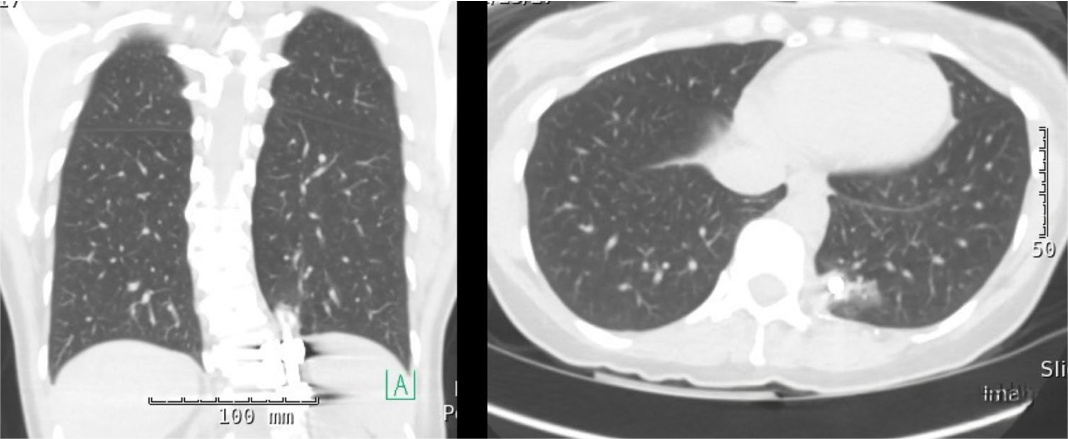

Рисунок 2: Аксиальные и корональные КТ-реконструкции, подтверждающие положение поперечного сечения мигрировавших спинальных аппаратов в грудном поле, рядом с плеврой легкого.

Хирургическое обсуждение: решение о лечении

Клиническая неотложность: оставление титанового стержня без ограничений в динамическом торакальном поле представляет собой непосредственную угрозу разрыва аорты, перфорации межреберных сосудов или напряженного пневмоторакса при резких движениях. Обязательными были срочная хирургическая экстракция и ревизия конструкции.

Вариант 1: Минималистское удаление только с помощью торакоскопии с видеоподдержкой (VATS).

Недостатки: Удаление стержня торакальным доступом устраняет непосредственную висцеральную опасность, но оставляет у пациента нестабильную, сломанную грудопоясничную конструкцию. Без задней ревизии оставшиеся транспедикулярные винты будут испытывать огромную концентрацию напряжения, что приведет к ускоренному асептическому расшатыванию, сильной боли в спине и прогрессированию вторичной деформации.

Вариант 2: Комбинированная торако-абдоминальная и задняя открытая ревизия

Недостатки: выполнение двух отдельных разрезов (передняя торакотомия для извлечения стержня и задний открытый доступ для стабилизации позвоночника) в течение нескольких дней увеличивает общее время операции до 320+ минут. Такая архитектура двойного подхода резко увеличивает кровопотерю, легочные осложнения и продолжительность больничных койок минимум до 6-8 дней.

Вариант 3: Одноэтапное заднее ретроградное извлечение + усиленная фиксация перекрестными связями (выбрано)

Технический подход: повторное открытие предыдущего разреза по задней срединной линии позволило получить прямой доступ к оставшемуся аппаратному ложу. Используя специальные извлекающие щипцы, хирург проследил за ходом стержня ретроградно с задней стороны, осторожно выдвигая его из грудной полости под строгим рентгеноскопическим контролем. Это позволило избежать самостоятельной передней торакотомии.

После извлечения нестабильная устаревшая система была заменена полиаксиальной транспедикулярной винтовой системой XC Medico® Premium . Чтобы устранить первопричину первоначального отказа, в новую конструкцию были включены установочные винты с отрицательным углом для предотвращения расползания резьбы в сочетании с жесткими регулируемыми поперечинами, образующими неподвижную четырехугольную раму.

Выбор продукции: Система фиксации позвоночника премиум-класса XC Medico , сочетающая в себе полиаксиальные транспедикулярные винты с высоким крутящим моментом, установочные винты с отрицательным углом и жесткие регулируемые поперечные связи.

Хирургическое выполнение: подробности операции

Позиционирование и экспозиция

• Положение пациента: положение лежа на стандартной раме Релтона-Холла, оптимизирующее декомпрессию брюшной полости для минимизации венозного давления.
• Экспозиция: предыдущий рубец на задней срединной линии был иссечен. Осторожно провели поднадкостничную диссекцию, чтобы обнажить старые транспедикулярные винты от Т11 до L3. Оперативное поле воздействия достигается за 25 минут.

Фаза извлечения оборудования и торакальной очистки

• Исследование: Левые тюльпаны с винтами на ножке были обнаружены открытыми, а установочные винты полностью отсутствовали. Каудальный конец мигрированного стержня слегка выступает из паравертебрального мышечного ложа вблизи Т11.
• Извлечение: под непрерывным боковым рентгеноскопическим контролем к видимому хвосту стержня были прикреплены специальные мощные зажимные щипцы. Используя технику контролируемой, устойчивой аксиальной тракции, стержень был отведен ретроградно назад по пути его миграции.
• Проверка зазора: Шток был плавно извлечен, не встречая сопротивления. Немедленная рентгеноскопия и проверка расширения легких подтвердили, что плевральная граница осталась неповрежденной, острого пневмоторакса нет. Продолжительность этапа: 40 минут.

Фиксация ревизии и этап сборки жесткой рамы

• Замена винтов: Ослабленные устаревшие винты были извлечены. Педикулярные тракты были расширены и увеличены в размерах для размещения полиаксиальных транспедикулярных винтов XC Medico® Premium диаметром 6,0 мм, что обеспечило превосходное закрепление кости в остеопенических ложах.
• Блокировка стержней: установлены новые стержни из титанового сплава диаметром 5,5 мм с предварительно заданной формой. Важно отметить, что установочные винты XC Medico с обратным отрицательным углом были затянуты с моментом 8 Нм с использованием калиброванных отверток. Профиль резьбы активно втягивал стенки тюльпана внутрь, исключая риск расползания.
• Интеграция поперечных связей: две жесткие регулируемые перемычки были установлены на левом и правом стержнях на уровнях T12 и L2. Это превратило два независимых стержня в единый очень жесткий структурный каркас, что сделало продольное скольжение стержня физически невозможным. Продолжительность этапа: 70 минут.

Окончательное сокращение и закрытие

Заключительная бипланарная рентгеноскопия подтвердила идеальную глубину винта, абсолютно симметричное расположение стержня и анатомическое выравнивание. Место было тщательно промыто, установлен подмышечный дренаж и выполнено многослойное фасциальное ушивание. Общее время операции: 155 минут. Предполагаемая кровопотеря: 210 мл. Трансфузии: ноль.

Послеоперационное течение и результаты

Немедленный послеоперационный период (POD 0-1)

Пациент проснулся с немедленным исчезновением острой боли в груди (ВАШ снизилась с 8/10 до операции до 2/10 после операции). Нормальные звуки дыхания были подтверждены с обеих сторон, что исключило поздний пневмоторакс. Послеоперационные рентгенограммы показали безупречное расположение оборудования. К вечеру POD 1 пациент комфортно сидел у постели больного с полной неврологической целостностью нижних конечностей.

Планирование выписки (POD 2 — 48 часов)

Через 48 часов после операции подмышечный дренаж был удален (минимальный выход). Пациент соответствовал всем критериям выписки из учреждения: самостоятельное передвижение с нормальной походкой, отличный пероральный прием и контроль боли с помощью пероральных анальгетиков. Ранняя выписка через 48 часов минимизировала риск внутрибольничных инфекций и снизила нагрузку на койки в больнице.

Последующее наблюдение (6 недель и 3 месяца)

Через 3 месяца Карлос полностью избавился от боли (ВАШ 0/10) и вернулся к легким профессиональным обязанностям. Серийные рентгенограммы грудной клетки и позвоночника подтвердили отсутствие микродвижений в местах соединения винтовых стержней. Сшитая рама XC Medico® сохраняла идеальную структурную фиксацию, при этом ранние признаки прочного костного сращения консолидировались в грудопоясничных сегментах.

Экономический анализ: одноэтапная система пересмотра в сравнении с поэтапными открытыми вмешательствами

Для институционального центра травм и реконструкции позвоночника, занимающегося сложными унаследованными отказами, внедрение систем блокировки XC Medico с высоким крутящим моментом и отрицательным углом дает институциональную экономию в размере 22 390 долларов США на случай , оптимизируя при этом оперативный оборот и минимизируя вторичные неотложные обязательства.

Технические вопросы и ответы для групп комплексной реконструкции

Вопрос: Каким образом опорная резьба с отрицательным углом предотвращает выворачивание установочного винта по сравнению со стандартной плоской резьбой?

A: Стандартная плоская или V-образная резьба оказывает направленное наружу радиальное усилие на внутренние стенки головки винта (тюльпан) при затяжке до окончательного крутящего момента. При сильном циклическом механическом напряжении эта радиальная сила заставляет стенки тюльпана слегка расширяться или «раздвигаться». Как только происходит раздвижение, блокировка резьбы падает, позволяя установочному винту вывернуться назад. Упорная резьба XC Medico с отрицательным углом имеет геометрию наклона вниз и внутрь. При приложении крутящего момента силы резьбы фактически втягивают стенки тюльпана внутрь, плотно прижимая установочный винт к стержню и полностью исключая выход конструкции из-за расшатывания.

Вопрос: Почему система поперечных связей обязательна при коррекции длинных сегментов задних зубов, чтобы предотвратить скольжение стержня?

A: Независимые параллельные стержни полагаются только на местное фрикционное сцепление отдельных транспедикулярных винтов. Если у пациента остеопеническое качество кости, повторяющееся вращение туловища может вызвать микроскопическое смещение головок винтов, что со временем ухудшает устойчивость местного трения. Интеграция регулируемых поперечин соединяет левую и правую тяги в жесткую четырехугольную коробчатую раму. Это многоплоскостное соединение передает напряжения сдвига по всей конструкции, делая независимое продольное скольжение стержня механически невозможным, даже если одно винтовое соединение испытывает микрофреттинг-износ.

Ценностное предложение для дистрибьюторов: доминирование в портфелях местных тендеров

• Коммерческое преимущество: предоставление командам по закупкам больниц инженерного решения, которое снижает риск пересмотра и снижает общие затраты на многопрофильные случаи на 55 %, что обеспечивает непревзойденную коммерческую ценность во время рассмотрения тендеров.
• Клиническая уверенность: предоставление хирургам позвоночника сертифицированного (ISO 13485) титанового оборудования TC4 с субмикронными допусками обработки обеспечивает надежность фиксации с высоким крутящим моментом, защищая их институциональную репутацию от сбоев конструкции на поздних стадиях.
