Почему рентгеноконтрастность имеет значение в клетках TLIF: опыт хирурга-позвоночника

При процедуре TLIF или PLIF хирург работает через коридор шириной в несколько сантиметров, при этом выходящий нервный корешок находится прямо на краю рабочего канала. Нет прямой видимости, чтобы подтвердить положение клетки — хирург снова и снова считывает С-дугу, полагая, что то, что отображается на мониторе рентгеноскопии, точно отражает, где на самом деле находится клетка относительно дискового пространства и нервных элементов вокруг нее.

Это момент, когда качество имплантатов либо уходит на второй план, либо становится в центре внимания по совершенно неправильным причинам. Если танталовые маркеры смещены, плохо установлены или не совпадают от клетки к клетке, хирургу приходится останавливаться, повторно снимать, переориентировать и переоценивать расположение, что должно было занять секунды. Каждая дополнительная флюорографическая прививка — это дополнительное облучение для операционной бригады и увеличение времени пребывания под наркозом для пациента. И если эту клетку поставил дистрибьютор, результатом будет не просто возвращенная коробка с имплантатами, а хирург, который не ответит на следующий звонок.

Что на самом деле появилось на мониторе

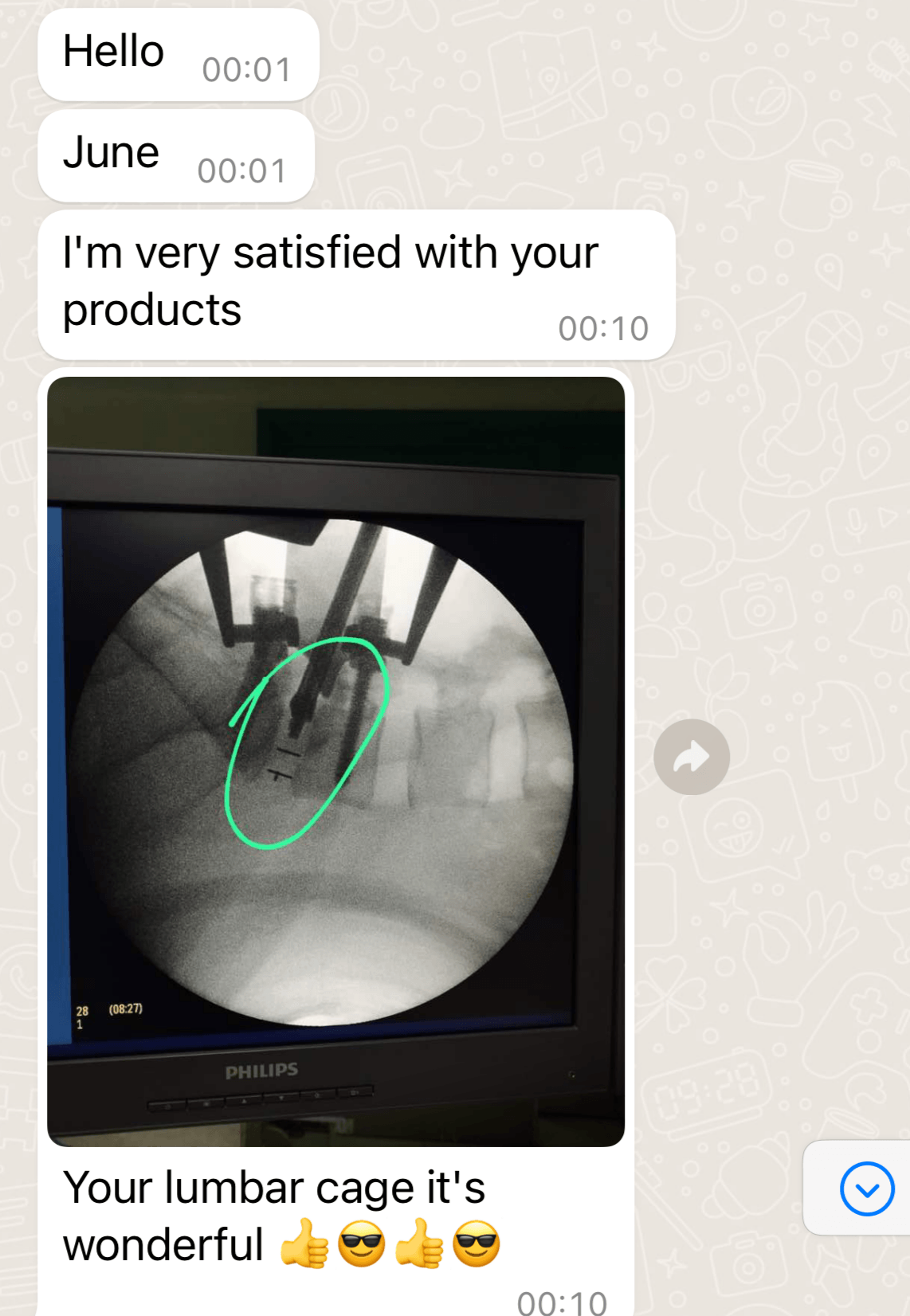

Это фото один из хирургов нашего дистрибьютора прислал прямо из операционной в середине процедуры, даже не спросив об этом.

Интраоперационное изображение С-дуги, отправленное хирургом дистрибьютора во время процедуры TLIF. Идентифицирующие данные были отредактированы в целях конфиденциальности пациентов и поставщиков услуг.

Зеленый кружок на изображении не наш — хирург нарисовал его сам перед отправкой фотографии, чтобы указать именно на то, что он хотел, чтобы мы увидели: танталовые маркерные проволоки на клетке, четко выраженные на фоне тела позвонка, с резким, недвусмысленным контуром под рентгеноскопией.

Его послание после этого было коротким: «Ваша поясничная клетка замечательная».

Это не вежливость клиента. Если посмотреть на изображение, которое он прислал, это конкретное клиническое наблюдение. Хирург во время операции не фотографирует монитор и не обводит деталь, если только эта деталь не имеет значения для того, что он делал в данный момент. На самом деле он говорит следующее: геометрия маркера оказалась именно там, где и должна была, без каких-либо двусмысленностей относительно ориентации клетки, и вставка прошла без цикла остановок и повторных проверок, который навязывает ему плохо маркированная клетка.

Вот и весь смысл рентгеноконтрастности сделан правильно. Он не заявляет о себе. Это просто означает, что хирургу никогда не придется думать об имплантате — только о пациенте.

Почему это сложнее изготовить, чем кажется

Дистрибьюторы, которые не проводили время в заводских цехах, иногда полагают, что танталовые маркеры - это второстепенная деталь: пара проводов, запрессованных в клетку из PEEK , готово. На практике это один из наиболее подверженных неудачам этапов производства межтеловых каркасов по двум различным причинам.

Интерфейс PEEK-маркер

Тантал и PEEK не связаны химически. Маркер необходимо удерживать механически — вдавливать в прецизионно обработанный канал с достаточно жесткими допусками, чтобы проволока сидела полностью заподлицо и не смещалась под повторяющимися механическими нагрузками при вставке, ударе и годах физиологической нагрузки после этого. Если канал разрезан даже на небольшой размер, маркер может смещаться или наклоняться во время импакции — именно это и проявляется в виде смазанного или двойного изображения маркера при рентгеноскопии, что вынуждает хирурга делать повторный снимок и повторную оценку.

Это проблема пятиосной обработки на станке с ЧПУ, а не ручной сборки. Геометрию канала маркера необходимо обрезать так, чтобы он соответствовал диаметру проволоки с минимальным зазором, на каждом отдельном сепараторе в объеме производства, а не только на образцах, которые завод отправляет на оценку.

Интерфейс вставки

Другие дистрибьюторы точек отказа гораздо чаще слышат о том, что соединение между клеткой и инструментом для введения ослабевает в середине удара. Если этот резьбовой или шпоночный интерфейс имеет хотя бы незначительное смещение размеров, устройство для установки может отступить или сместиться под повторяющимися ударами молотка, необходимыми для установки клетки, что является гораздо более серьезной проблемой в коридоре TLIF, чем в открытой хирургии, поскольку у хирурга гораздо меньше места для извлечения клетки вручную, если она неожиданно отделится от устройства для установки.

Поддержание единообразия геометрии интерфейса, сепаратор за сепаратором, партия за партией, является прямой функцией контроля допусков на станке с ЧПУ и контроля размеров в процессе производства, а не чем-то, что можно исправить с помощью лучшей упаковки или более удобной инструкции.

Что это на самом деле означает для дистрибьютора, оценивающего поставщиков

Причина, по которой такой уровень детализации производства важен для дистрибьютора, а не только для хирурга, заключается в том, что эти виды отказов не отображаются на фотографиях в каталоге или в технических характеристиках. Кейдж со слегка незакрепленным маркером или пограничным интерфейсом для введения выглядит идентично хорошему, пока его фактически не вставляют в пространство диска под наблюдением хирурга, наблюдающего за С-дугой. Это худший момент для обнаружения разрыва в качестве, и именно этот момент определяет, останется ли больничный счет у вас или перейдет к конкуренту.

Именно поэтому «соответствует чертежу» — это не то же самое, что «работает стабильно». Поставщик может соблюсти спецификации размеров на выборочной партии, отправленной на оценку, и при этом иметь различия от партии к партии, даже если объем производства будет варьироваться. Единственный способ узнать разницу — это спросить, что на самом деле контролирует эту согласованность — проверка КИМ в процессе, проверка допусков канала маркера и испытание крутящего момента на интерфейсе вставки на основе выборки на протяжении всего производства, а не только при первой проверке изделия.

Дистрибьюторам, сравнивающим клеточные системы TLIF и PLIF у разных поставщиков, стоит спросить об этом непосредственно перед проведением инвентаризации: какой допуск поддерживается в канале маркера и какова частота отбора проб для контроля качества на интерфейсе клетка-вставка при объеме производства, а не только на демонстрационных устройствах, отправленных на оценку.

Коммерческая реальность, лежащая в основе клинической надежности

Ничто из этого не является специальным производственным циклом, созданным в интересах одного дистрибьютора. Описанный выше контроль допусков при установке маркеров и геометрии интерфейса устройства для введения является стандартным результатом производственной линии — один и тот же процесс выполняется независимо от того, заказывается ли один оценочный набор или полный стандартный инвентарь на сумму контракта с больницей.

Эта последовательность также делает небольшие объемы и индивидуальные заказы жизнеспособными без ущерба для качества. Дистрибьютору, тестирующему новый сегмент рынка, или работающему с хирургом, которому нужен немного иной след или лордотический угол для региональной популяции пациентов, не обязательно брать на себя обязательства по полному производству, чтобы добиться той же точности производства. Пользовательские конфигурации клеток PLIF/TLIF и программы под собственной торговой маркой OEM/ODM поддерживаются при минимальном заказе от 1 комплекта, что наиболее важно именно в том сценарии, когда дистрибьютор еще не может оправдать наличие стандартного инвентаря, но все еще нуждается в имплантатах, которые работают так, как описал хирург на этой фотографии.

Для стандартных клеток по каталогу одна и та же производственная линия обеспечивает 90% запасов всей линейки спинальной системы, при этом заказы на складе обычно доставляются в течение 3 рабочих дней. Дело не в том, что быстрая доставка и жесткие допуски являются разными преимуществами, а в том, что и то, и другое исходит из одной и той же производственной дисциплины. Завод, который не может поддерживать постоянные допуски по объему, обычно не может также поддерживать постоянные запасы, и эти две проблемы, как правило, проявляются вместе.

Если вы оцениваете поставщика клеток для позвоночника и хотите увидеть фактическую документацию по допускам и данные отбора проб для контроля качества, лежащие в основе подобных заявлений, разумно спросить об этом перед размещением первого заказа, а не после того, как хирург пришлет вам фотографию с вопросом, почему что-то не сидит правильно.
